電梯檢驗檢測：電梯封星接觸的作用與使用情況介紹

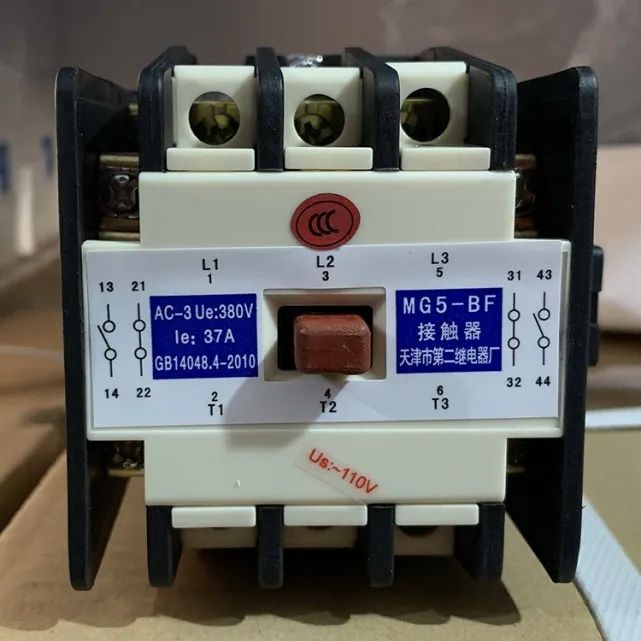

第一種國產電梯專用封星接觸器如下圖。

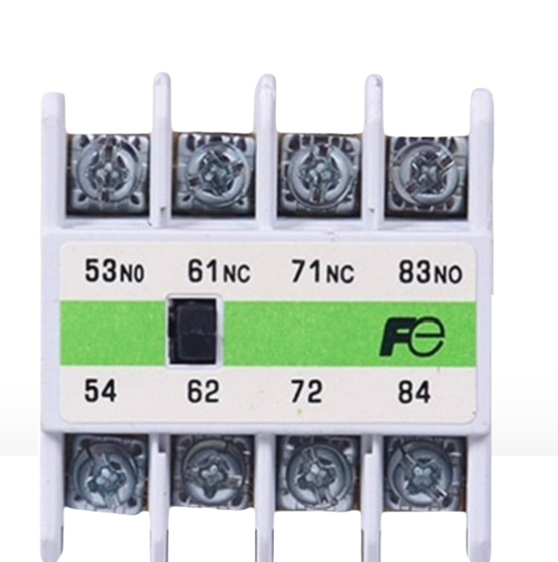

第二種，采用機械聯鎖在電梯主接觸器上加個輔助觸頭，原理和第一種一樣，簡單低成本實現封星功能。
第三，利用接觸器電氣聯鎖，普通接觸器作為封星接觸器。

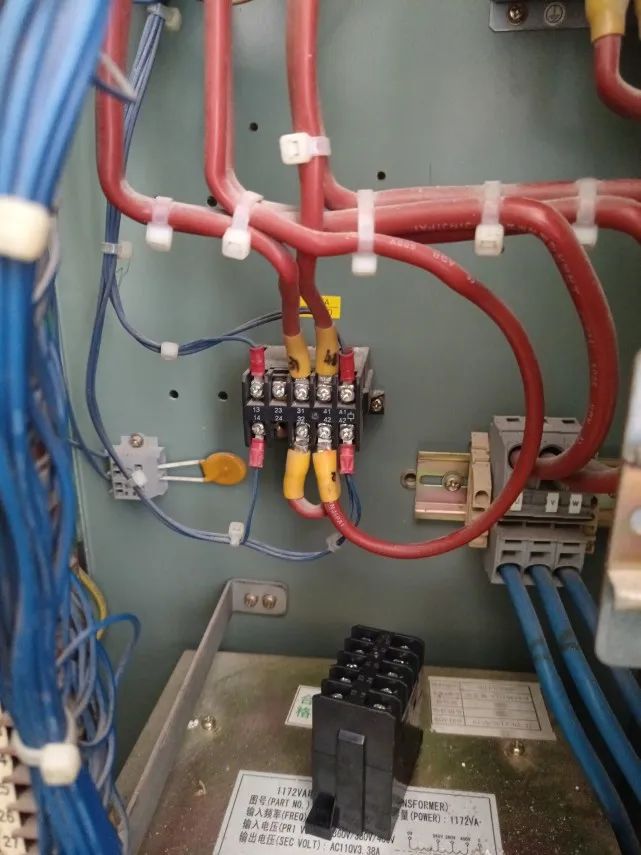

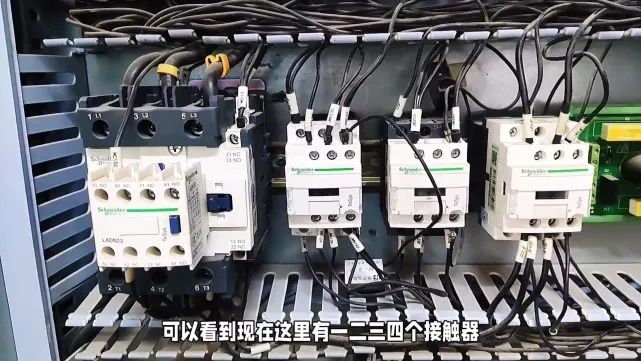

圖一第四個為封星接觸器 圖二為接線示范，直接短接主接觸器下端 封星接觸器它到底在電梯中起到什么作用呢？最主要作用是抱閘失效時或者松閘救援時利用電動機發電產生阻力制動，使電梯緩慢運行減小慣性帶來傷害，比如剪切事故，高速?zèng)_頂成蹲底。
現在我們就來詳細的說，首先當電梯停止運行的時候，主接觸器釋放后封星接觸器釋放u v w 三根電源線會通過這一個封星接觸過短接線進行短接，從而形成一個短接回路，就是一個星形的接線方式（涉及電機相關專業）。 眾所周知，目前市場中采用的電梯大多數都是永磁同步電動機，而永磁同步電動機在非動力電源作用下的旋轉時，機械能就會轉換為電能，相當于一個發電機?？蛰d上行或重載下行，且電梯處于突然失去控制的狀態時，對重或轎廂帶動主機旋轉，永磁同步電機相當于發電機，其三相繞組變成發電機的輸出。此時封星接觸器處于釋放狀態，封星接觸器的常閉觸點短接了電動機的三相繞阻u v w 發電機輸出短路且瞬間的短路電流很大。電機的轉子受到了阻力很大，起到制動作用，使電梯緩慢運行，防止電梯高速?zèng)_頂或蹲底，起到安全保護作用。
所以說有專業人士說過這樣一句話，使用永磁同步主機的電梯，如果沒有封星接觸器，就是耍流氓！雖然是一句玩笑話，但是也能夠說明封星在電梯控制系統中的重要性。 |
